Capire la differenza tra SC/UPC e SC/APC è fondamentale per installare, manutenere e riparare correttamente una rete in fibra ottica. Un collegamento apparentemente compatibile dal punto di vista meccanico può infatti generare attenuazione, riflessioni ottiche, instabilità e problemi di comunicazione.
Il formato SC identifica il tipo di connettore e il relativo innesto meccanico. Le sigle UPC e APC, invece, descrivono la geometria e la lucidatura della superficie terminale della fibra, cioè della ferrula che entra in contatto con il connettore corrispondente.
Questa distinzione è particolarmente importante nelle reti FTTH e GPON, nei collegamenti tra apparati, nei patch panel, nelle borchie ottiche e nelle infrastrutture aziendali in fibra presenti a Roma e provincia.
SC UPC vs SC APC: qual è la differenza?
La differenza SC UPC SC APC riguarda principalmente il modo in cui è lavorata la superficie terminale della fibra.
- SC/UPC: utilizza una superficie terminale sostanzialmente perpendicolare all’asse della fibra, con lucidatura Ultra Physical Contact.
- SC/APC: utilizza una superficie terminale inclinata, generalmente di circa 8°, con lucidatura Angled Physical Contact.
L’inclinazione dell’APC riduce la quantità di luce riflessa verso la sorgente. Per questo motivo il connettore SC/APC è spesso impiegato in reti dove il controllo delle riflessioni è particolarmente importante, come le infrastrutture FTTH e GPON.

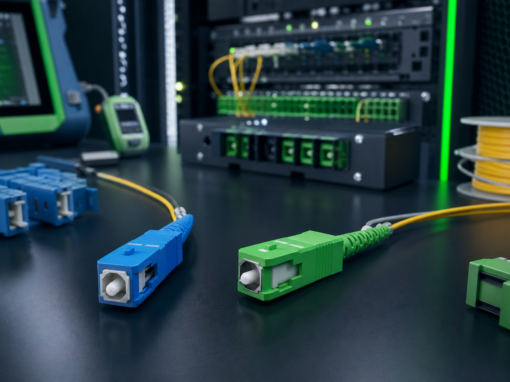

Il colore costituisce un riferimento pratico molto diffuso: normalmente il connettore SC/UPC è blu, mentre il connettore SC/APC è verde. Tuttavia, il colore non deve essere considerato l’unico criterio di identificazione. Durante un intervento tecnico bisogna sempre verificare la reale tipologia del connettore, della patch cord, dell’adattatore e della porta dell’apparato.
Connettore fibra ottica blu e verde: cosa indicano?
Il connettore SC blu è normalmente associato alla tecnologia UPC. Il connettore SC verde è normalmente associato alla tecnologia APC. La codifica cromatica aiuta a riconoscere rapidamente i componenti durante una manutenzione, ma non sostituisce la documentazione tecnica o l’ispezione del componente.
Un errore frequente consiste nel sostituire una bretella senza controllare la lucidatura delle estremità. Lo stesso problema può verificarsi quando si utilizza un adattatore non compatibile, si collega una borchia FTTH verde a una patch cord blu oppure si interviene su un patch panel senza verificare la tipologia delle porte.
Perché SC/UPC e SC/APC non devono essere collegati direttamente

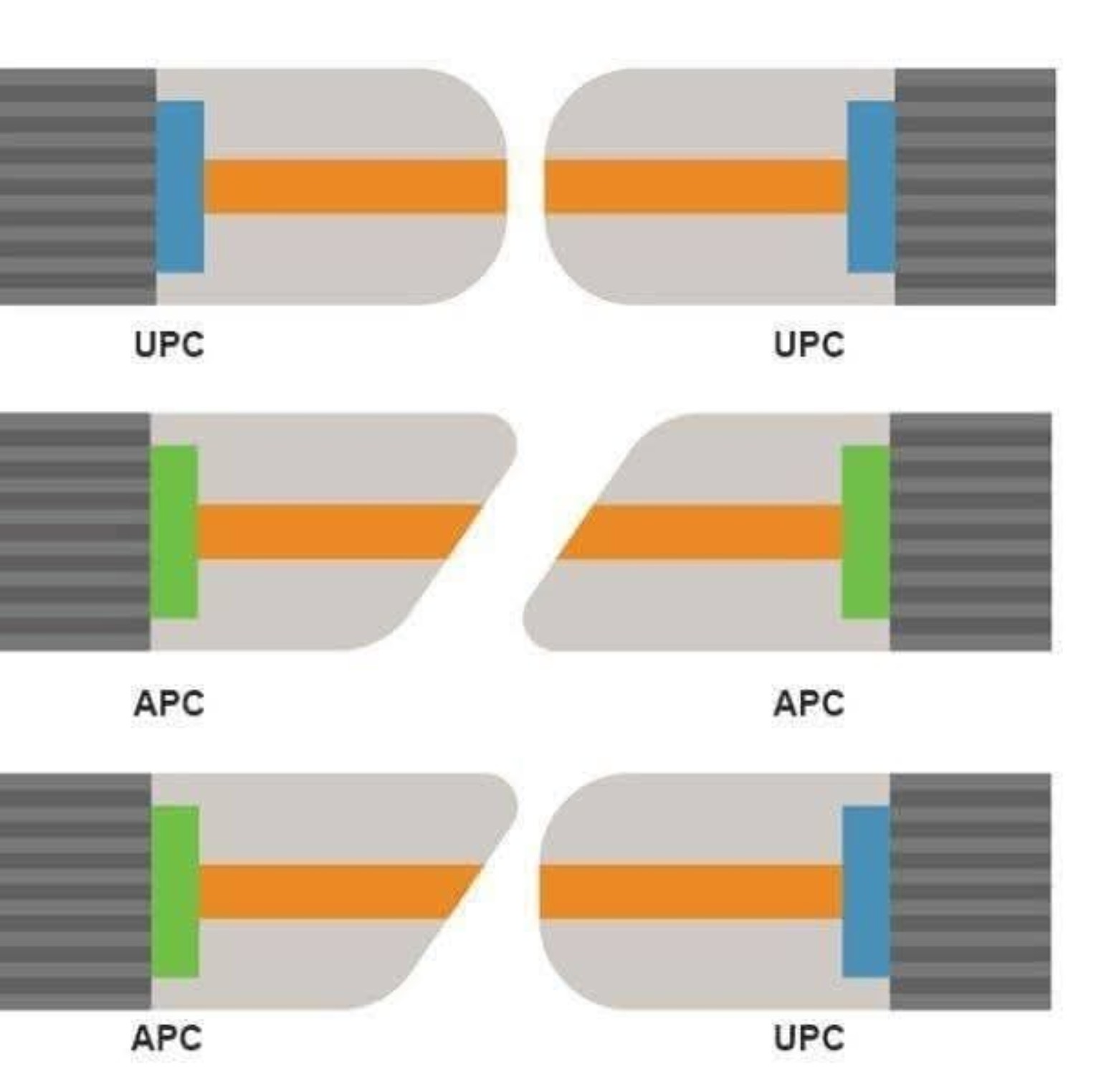

Collegare direttamente una superficie UPC con una APC è tecnicamente scorretto. Le due superfici non combaciano correttamente perché una è sostanzialmente piana rispetto all’asse della fibra, mentre l’altra è inclinata.
Un accoppiamento improprio può provocare:
- aumento della perdita di inserzione;
- riflessioni ottiche indesiderate;
- peggioramento del return loss della tratta;
- instabilità del collegamento e perdita di comunicazione;
- prestazioni inferiori rispetto al budget ottico disponibile;
- contaminazione, graffi o danneggiamento delle superfici terminali.
Gli effetti dipendono dalla qualità dei componenti, dallo stato delle ferrule, dalla precisione dell’accoppiamento e dalle specifiche dichiarate dal produttore. Non è quindi corretto attribuire un valore universale alla perdita generata da ogni collegamento UPC-APC.
ATTENZIONE: collegamenti corretti e collegamenti da evitare
CORRETTO:
SC/UPC ↔ SC/UPC
SC/APC ↔ SC/APC
DA EVITARE:
SC/UPC ↔ SC/APC
Patch cord ibrida e accoppiamento diretto: non sono la stessa cosa
È importante distinguere tra una patch cord progettata correttamente e l’accoppiamento diretto di due superfici incompatibili.
Patch cord SC/APC-SC/UPC correttamente progettata
Una patch cord può avere un connettore SC/APC a un’estremità e un connettore SC/UPC all’altra. In questo caso ogni estremità è destinata a una porta compatibile: il lato APC deve essere collegato a un’interfaccia APC, mentre il lato UPC deve essere collegato a un’interfaccia UPC.
La differenza tra le due lucidature è quindi presente ai due capi della bretella, ma non viene creato un contatto diretto tra una ferrula APC e una ferrula UPC nello stesso punto di connessione.
Accoppiamento diretto UPC-APC
Il problema si verifica quando un connettore SC/APC viene inserito direttamente in un adattatore o in una porta predisposta per SC/UPC, oppure quando un connettore SC/UPC viene accoppiato con un’interfaccia SC/APC. In questo caso le superfici terminali si incontrano in modo non corretto e il collegamento può risultare degradato o instabile.
Tabella comparativa SC/UPC vs SC/APC
| Caratteristica | SC/UPC | SC/APC |
|---|---|---|
| Tipo di lucidatura | Ultra Physical Contact | Angled Physical Contact |
| Geometria terminale | Sostanzialmente perpendicolare alla fibra | Inclinata generalmente di circa 8° |
| Colore normalmente utilizzato | Blu | Verde |
| Riflessioni ottiche | Dipendono dalla qualità della terminazione e del componente | Ridotte grazie alla superficie inclinata |
| Ambiti di utilizzo | Collegamenti e apparati compatibili con interfacce UPC | Reti FTTH, GPON e apparati con interfacce APC |
| Compatibilità | Da accoppiare con UPC | Da accoppiare con APC |
Esempi pratici di errore nelle installazioni
Durante un’attività di installazione o manutenzione, gli errori più comuni possono assumere forme diverse:
- un ONT con porta SC/APC viene collegato utilizzando una patch cord SC/UPC;
- una borchia ottica FTTH verde viene collegata a una bretella blu senza verificare la tipologia della porta;
- un patch panel APC viene utilizzato con una patch cord UPC;
- una bretella viene sostituita senza controllare la lucidatura dei connettori;
- durante la manutenzione vengono impiegati adattatori o connettori non compatibili;
- un componente contaminato viene riutilizzato dopo essere stato appoggiato senza protezione.
Nelle reti FTTH e GPON, splitter, potenza ottica disponibile e budget ottico rendono rilevanti anche perdite aggiuntive apparentemente limitate. Un problema di connettori può quindi compromettere una tratta che, in condizioni normali, rispetterebbe i requisiti del progetto.
Come riconoscere rapidamente SC/APC e SC/UPC
Durante un intervento è possibile utilizzare alcuni controlli preliminari:
- osservare il colore del corpo del connettore: normalmente blu per UPC e verde per APC;
- controllare le marcature presenti su patch cord, adattatori, apparati e pannelli;
- verificare la documentazione tecnica della borchia, dell’ONT o del dispositivo ottico;
- controllare che i due lati della connessione abbiano la stessa tipologia di lucidatura;
- non forzare mai un connettore che non entra correttamente nell’adattatore.
Il colore è un’indicazione utile, ma durante la riparazione fibra ottica bisogna confermare sempre la configurazione reale. Alcuni componenti possono essere privi di codifica cromatica evidente oppure essere stati sostituiti nel tempo.
Strumenti per verificare una tratta in fibra ottica
Quando una connessione presenta attenuazione, instabilità o assenza di segnale, è opportuno eseguire una verifica ordinata della tratta. Gli strumenti più utilizzati includono:
- Power meter: misura la potenza ottica ricevuta e aiuta a valutare il livello del segnale alla terminazione.
- Sorgente ottica: genera un segnale noto per eseguire misure di perdita insieme al power meter.
- VFL: il Visual Fault Locator emette una luce visibile utile per individuare rapidamente interruzioni, pieghe critiche o problemi evidenti nelle terminazioni.
- OTDR: analizza la tratta e può aiutare a localizzare eventi, discontinuità, giunzioni e perdite lungo la fibra.
Questi strumenti non sostituiscono l’analisi del contesto. Una misura anomala deve essere interpretata considerando connettori, adattatori, patch cord, giunzioni, curve e condizioni dell’infrastruttura.
Pulizia dei connettori: un controllo indispensabile
Polvere, grasso e contaminazioni sulle ferrule possono causare attenuazioni e riflessioni anche quando i connettori UPC e APC sono correttamente abbinati. Una particella sulla superficie terminale può impedire il corretto contatto tra le fibre o danneggiare la lucidatura.
Prima di attribuire un problema alla fibra stessa, è quindi consigliabile controllare:
- connettori e ferrule;
- adattatori e bussole;
- patch cord e bretelle;
- pulizia delle terminazioni;
- stato delle protezioni antipolvere;
- eventuali segni di usura o danneggiamento.
La pulizia deve essere eseguita con strumenti e procedure adeguati, evitando di toccare la ferrula con le dita o di utilizzare materiali che possano lasciare residui.
Quando richiedere una verifica professionale
Se una rete presenta perdita di segnale, disconnessioni, errori intermittenti o prestazioni inferiori alle attese, il problema può dipendere dal collegamento e non necessariamente dalla fibra ottica nel cavo. Una verifica professionale consente di distinguere un errore di compatibilità SC UPC SC APC da una contaminazione, una giunzione difettosa, una piega, un danneggiamento del cavo o un problema dell’apparato.
Webbo supporta aziende, tecnici IT, installatori, system integrator, amministratori di rete, condomini, hotel, industrie, centri logistici e strutture professionali con interventi su cablaggi strutturati in fibra ottica, dorsali ottiche, collegamenti tra rack ed edifici, giunzioni a fusione, ricerca guasti, riparazione fibra e verifica o certificazione delle tratte.
Hai problemi di attenuazione, connettori, giunzioni o collegamenti in fibra ottica? Webbo esegue verifiche, ricerca guasti, giunzioni, riparazioni e interventi su infrastrutture in fibra ottica a Roma e provincia, inclusi Roma Sud, Roma Est e Castelli Romani. Contattaci per una valutazione tecnica.
