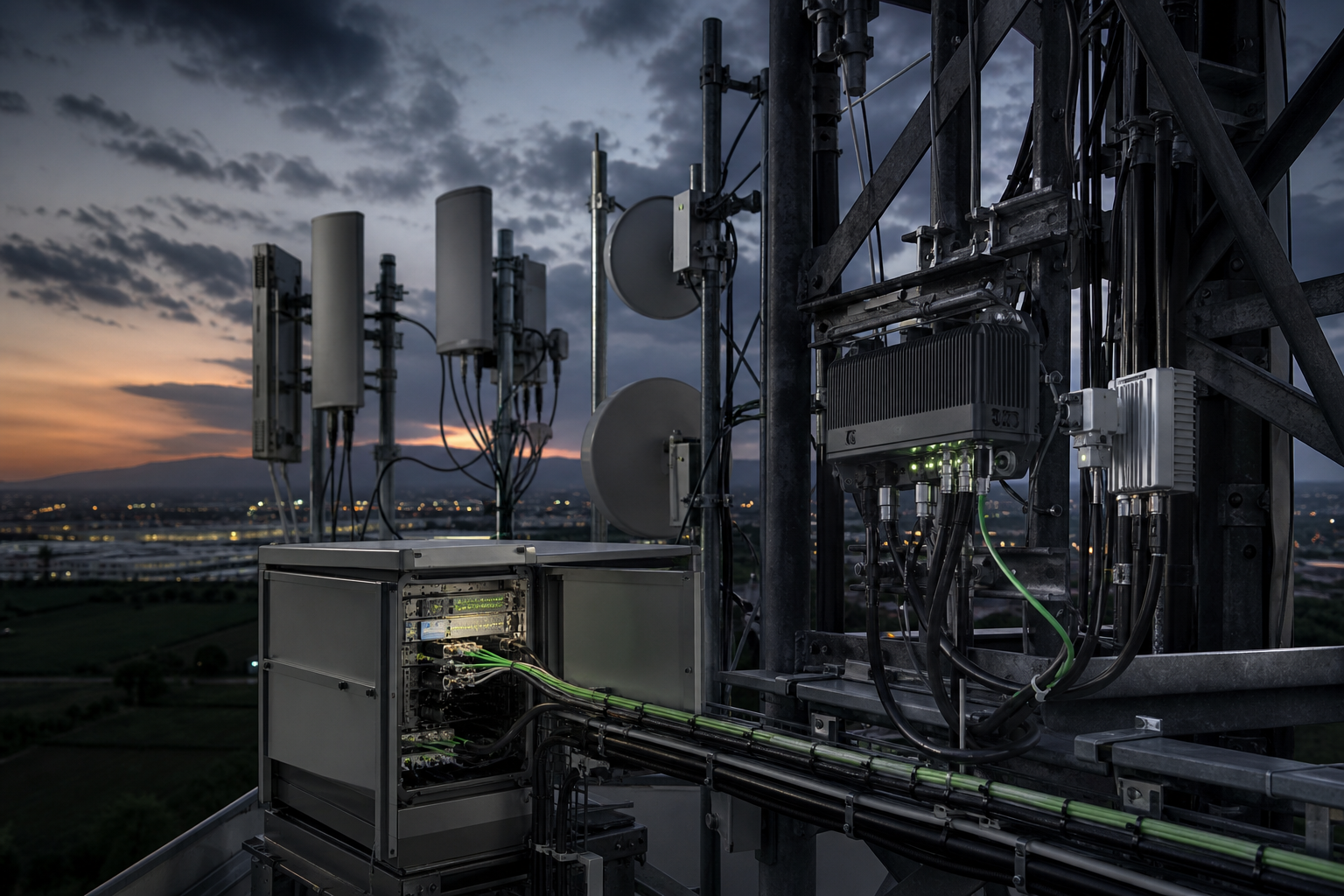

Su un traliccio ad alta densità RF, la presenza contemporanea di trasmettitori FM, ponti radio e BTS Cambium può rendere complessa l’analisi dei problemi di connettività. Un caso ricorrente riguarda siti sui quali sono installate BTS Cambium ePMP 2000 ed ePMP 3000, collegate a subscriber module e client Cambium, insieme a numerose antenne FM.
Il sintomo iniziale è spesso una navigazione intermittente: i clienti riscontrano rallentamenti, aumento della latenza o perdita temporanea di qualità, seguiti da un ritorno spontaneo alla normalità. Questo comportamento non dimostra automaticamente che il segnale FM stia interferendo direttamente con la radio Cambium, soprattutto quando la rete wireless opera a frequenze molto superiori alla banda FM, generalmente compresa tra 88 e 108 MHz.
Una forte presenza RF può però generare problemi indiretti attraverso cablaggio Ethernet, alimentazione PoE, schermature, grounding, apparati elettronici e sistema GPS. Per questo le interferenze FM sui ponti radio devono essere analizzate correlando dati Ethernet, radio, sincronizzazione, alimentazione e infrastruttura del traliccio.
Perché un traliccio FM può influire su Ethernet e BTS Cambium
Il percorso più sottovalutato è spesso la rete cablata. Un lungo cavo Ethernet installato verticalmente lungo il traliccio, vicino ai feeder e alle linee delle antenne FM, può comportarsi come elemento captante. Se il cablaggio non è adeguatamente schermato, terminato e collegato a terra, i disturbi RF possono essere trasferiti verso la radio, l’iniettore PoE, lo switch o il locale tecnico.
Il problema può essere accentuato da cavi CCA, connettori non idonei, schermature interrotte, differenze di potenziale tra apparati e traliccio, messa a terra non equipotenziale o scaricatori Ethernet non correttamente installati. Anche l’alimentazione PoE può diventare un punto di propagazione del disturbo.
In questo scenario non è corretto affermare che le antenne FM disturbino necessariamente e direttamente il segnale Cambium a 5 GHz. L’effetto può essere indiretto e deve essere dimostrato attraverso misure, log e correlazione temporale degli eventi.
Sintomi tipici delle interferenze ePMP e dei disturbi RF
Su una BTS Cambium instabile, i segnali da osservare possono riguardare sia il livello radio sia la rete Ethernet. Tra i sintomi più frequenti:
- navigazione che rallenta e torna successivamente normale;
- packet loss intermittente e micro-disconnessioni;
- aumento degli errori CRC o FCS sulle porte Ethernet;
- negoziazione del link a 100 Mbps invece di 1 Gbps;
- elevato numero di retransmission;
- variazioni improvvise del throughput;
- caduta della modulazione MCS in uplink o downlink;
- peggioramento di SNR e innalzamento del noise floor;
- perdita o instabilità della sincronizzazione GPS;
- client che perdono temporaneamente qualità o registrazione;
- BTS apparentemente raggiungibile, ma con traffico degradato.
La combinazione dei sintomi è più significativa del singolo allarme. Un link Ethernet che continua a risultare up non esclude la presenza di errori, ritrasmissioni o pacchetti scartati.
Come capire se il problema arriva dalle FM o dalla rete radio
La diagnosi dovrebbe iniziare durante l’evento di degrado, non soltanto dopo il ripristino. È utile raccogliere contemporaneamente le statistiche della BTS, della porta Ethernet, degli switch, dell’eventuale ponte radio, del GPS e dell’alimentazione PoE.
Controlli sulle BTS Cambium ePMP
Sulle ePMP 2000 ed ePMP 3000 occorre verificare, secondo le funzioni disponibili nella versione software installata:
- errori Ethernet in ricezione e trasmissione;
- errori CRC/FCS e dropped packets;
- velocità e duplex della porta;
- uptime, riavvii e link flap;
- RSSI, SNR e noise floor;
- UL MCS e DL MCS;
- retransmission e airtime;
- stato GPS e numero di satelliti;
- eventuali eventi GPS Lost o perdita di Sync.
È importante confrontare i valori con una situazione normale. Un SNR stabilmente buono durante un forte aumento degli errori Ethernet porta l’attenzione sul cablaggio o sull’alimentazione, non necessariamente sulla banda radio utilizzata dal settore.
I tre scenari diagnostici principali
- CRC Ethernet in aumento con parametri radio stabili. Se RSSI, SNR, MCS e noise floor non cambiano in modo significativo, ma crescono CRC, FCS o dropped packets, è plausibile un disturbo introdotto sulla tratta Ethernet, sul PoE, sui connettori o sullo switch.
- CRC regolari, ma perdita di GPS o Sync. In questo caso è opportuno verificare antenna GPS, cavo, connettori, alimentazione, posizione dell’antenna e possibili disturbi sul sistema di sincronizzazione. La perdita di sincronismo può incidere sul comportamento di più settori presenti nello stesso sito.
- Ethernet e GPS regolari, ma MCS e SNR peggiorano. Se aumentano retransmission e airtime, mentre il cablaggio non presenta errori, la causa può essere un’interferenza nella banda radio utilizzata dalla BTS, una pianificazione non ottimale o una condizione di self-interference tra settori.
Tabella di diagnosi rapida
| Sintomo | Possibile causa | Verifica | Possibile soluzione |
|---|---|---|---|
| CRC/FCS in aumento | Disturbi RF su Ethernet, cavo o connettori difettosi | Controllo porta switch, log e sostituzione temporanea del cavo | CAT6A schermato, terminazione corretta, ferriti o fibra |
| GPS Sync instabile | Problema su antenna GPS, cavo, alimentazione o disturbo locale | Numero satelliti, log GPS Lost, stato Sync | Verifica antenna e cablaggio, separazione, bonding e protezioni |
| MCS in calo | Interferenza RF, SNR insufficiente o self-interference | Confronto RSSI, SNR, noise floor, UL/DL MCS | Ottimizzazione canale, polarizzazione, settori e frequenze |
| Retransmission elevate | Qualità radio ridotta o packet loss | Statistiche ePMP, airtime e throughput | Analisi RF e verifica del percorso Ethernet |
| Link a 100 Mbps | Negoziazione degradata, coppie danneggiate o disturbo | Velocità, duplex, errori e link flap | Ricablaggio, connettori professionali, fibra in verticale |
| Packet loss intermittente | Errori Ethernet, PoE instabile o congestione | Ping, contatori switch, alimentazione e log | Verifica PoE, grounding, surge protector e trasporto dati |
Sincronizzazione GPS nelle BTS Cambium
Quando più settori ePMP 2000 o ePMP 3000 sono installati nello stesso sito, la sincronizzazione GPS può essere importante per coordinare la trasmissione e ridurre interferenze tra settori. Una perdita di GPS Sync non deve essere confusa con un semplice peggioramento del segnale client.
La diagnosi deve includere numero di satelliti agganciati, stabilità del riferimento, stato dell’antenna GPS, qualità del cavo, connettori e alimentazione. Se l’evento GPS coincide con anomalie sui settori, occorre verificare anche la disposizione fisica dei cavi e la presenza di sorgenti RF nelle vicinanze. Le procedure operative devono essere confrontate con la documentazione Cambium Networks relativa al modello e alla release software utilizzata.
Soluzioni per siti radio ad alta densità RF
Cablaggio Ethernet e schermatura
Quando la tratta in rame è necessaria, è preferibile utilizzare cavi CAT6 o CAT6A S/FTP professionali, in rame pieno, evitando prodotti CCA. La schermatura deve essere continua e correttamente terminata su connettori e pannelli compatibili. Una schermatura interrotta può ridurre il beneficio del cavo e creare percorsi indesiderati per correnti e disturbi.
I cavi devono essere separati, per quanto possibile, dai feeder RF e disposti evitando percorsi paralleli prolungati vicino alle linee ad alta potenza. Nei casi di forte interferenza possono essere valutate ferriti sui cavi Ethernet, installate in modo coerente con il tipo di cavo, la frequenza del disturbo e le indicazioni del produttore.
Grounding, bonding e protezioni
Il traliccio, gli apparati, i rack, gli switch e le schermature devono essere inseriti in un sistema di bonding ed equipotenzialità correttamente progettato. È necessario controllare differenze di potenziale, connessioni di terra, continuità delle schermature e stato degli scaricatori Ethernet.
Surge protector e protezioni PoE possono ridurre i rischi associati a sovratensioni e transitori, ma non sostituiscono una corretta progettazione del grounding. Anche l’alimentazione deve essere verificata sotto carico, considerando stabilità del PoE, alimentatori, iniettori e possibili riavvii.
La soluzione più robusta: fibra ottica sul traliccio
La sostituzione della lunga tratta Ethernet verticale con fibra ottica è spesso l’intervento tecnicamente più efficace, ma dovrebbe essere eseguita dopo una diagnosi documentata. Un’architettura consigliata è:
Locale tecnico → switch o core → fibra ottica → switch industriale o media converter in quota → breve tratta CAT6A schermata → PoE e BTS Cambium.
La fibra è immune alle interferenze elettromagnetiche e non conduce correnti o differenze di potenziale tra il traliccio e il locale tecnico. Inoltre riduce drasticamente la lunghezza del rame esposto ai campi RF, separando in modo più netto la rete dati dall’ambiente radio.
In diversi interventi operativi su infrastrutture WISP e siti condivisi, l’adozione della fibra, insieme a cablaggio schermato, ferriti, bonding e separazione dai feeder RF, ha consentito di eliminare o ridurre fenomeni di instabilità precedentemente attribuiti in modo generico alle interferenze FM. Il risultato deve comunque essere verificato con misure prima e dopo l’intervento.
Metodo di lavoro: misurare prima di sostituire
Non è consigliabile sostituire immediatamente tutta l’infrastruttura senza raccogliere dati. Durante il degrado è opportuno registrare timestamp, errori Ethernet, velocità del link, stato PoE, GPS, MCS, SNR, noise floor, retransmission, throughput, packet loss e log degli switch.
Il confronto con gli orari di attivazione o variazione dei trasmettitori FM può fornire una correlazione utile, ma non costituisce da solo una prova. Servono test controllati, eventuale bypass della tratta in rame, prove con fibra temporanea e misure RF eseguite da personale qualificato.
Le verifiche possono essere supportate dalla documentazione tecnica Cambium Networks per ePMP, dalle specifiche dei produttori di cavi e connettori, dalle indicazioni sugli scaricatori e dalle buone pratiche di installazione dei sistemi di messa a terra e bonding.
Conclusioni
Un problema intermittente su una BTS Cambium o su un ponte radio installato vicino a trasmettitori FM non deve essere attribuito automaticamente alla frequenza radio. Le cause possono riguardare il percorso Ethernet, il PoE, il grounding, le differenze di potenziale, il GPS, la pianificazione RF o la presenza di self-interference.
La diagnosi efficace nasce dalla correlazione tra dati Ethernet, parametri radio, GPS, alimentazione e infrastruttura del traliccio. Quando la lunga tratta in rame è esposta a un ambiente RF complesso, la fibra ottica rappresenta spesso la separazione più affidabile tra rete dati e sito radio.
Hai una BTS o un ponte radio instabile su un traliccio con trasmettitori FM? Contatta Webbo per un’analisi tecnica dell’impianto e una verifica di interferenze, cablaggio Ethernet, grounding, GPS e collegamenti in fibra ottica. Webbo supporta WISP, ISP, operatori wireless, broadcaster, gestori di tralicci, installatori TLC e aziende con infrastrutture radio a Roma, nel Lazio e su tutto il territorio nazionale.
